Moldex3D - Modellvergleich

Flächenvergleich nötig?
Sind Sie es gewohnt, sich in Bezug auf Maßhaltigkeit Flächenvergleiche in Messprogrammen von optischen Messsystemen anzuschauen? Dies funktioniert seit nun auch direkt in Moldex3D.

In den Deformationsergebnissen ist es nach wie vor möglich sich den Verzug abhängig von Raumrichtungen und Effekten anzeigen zu lassen. Auch die Darstellung mit Skalierungsfaktor liefert viele Informationen darüber wie sich das Bauteil tatsächlich verhält z.B. welche Lasche wie einfällt etc.
In den Vorgängerversionen von Moldex3D musste das verzogene Modell als .stl exportiert werden, um im vorher zu erstellenden Messprogramm ein Flächenvergleich zu erstellen.

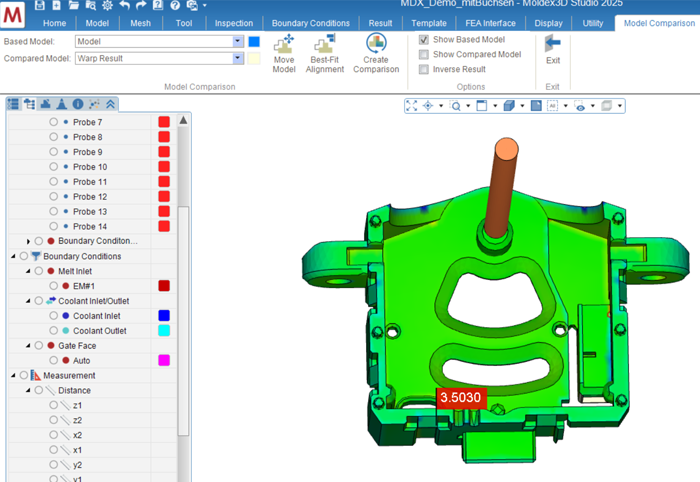

Nun ist es möglich einen Flächenvergleich direkt in Moldex3D zu erstellen. Hier stehen viele verschiedene Varianten zur Verfügung. Grundsätzlich lassen sich zwei stl bzw step Daten vergleichen. Dies können zum Beipiel Verzugssimulationsergebnis vs. Soll-CAD oder Verzugssimulationsergebnis vs. stl der optischen Messung sein. Somit kann zum einen die Frage beantwortet werden, wie sieht ein Flächenvergleich von verzogenem Modell im Vergleich zur Sollgeometrie aus oder auch wie gut passen Simulation und Realität zusammen.
