Effiziente Linienkorrektur: Neue Kanalkurven-Funktionen in Moldex3D

Die Modellierung der Kühlkanäle dauert ihnen mal wieder zu lange, weil die Mittellinien unterbrochen sind? Dies kann zu Unmut und im schlimmsten Fall zu einer zu vereinfachten Modellierung und damit Qualitätseinbußen in den Ergebnissen führen. Da schaffen die neuen Funktionen in Moldex3D Abhilfe.

In der aktuellen Moldex3D Version gibt es neue Werkzeuge, um unterbrochene, sich überlappende und sich schneidende Linien effizient zu bearbeiten. Ursache sind oft unsaubere Konstruktionen oder die Umwandlung von 3D-Formaten, wodurch Mittellinien unterbrochen werden. Häufig fallen solche Linienstörungen erst bei der Prüfung des Kühlkanallayouts oder, falls diese Prüfung übersprungen wird, erst in der Vernetzung auf. Manchmal sind die Unterbrechungen so kurz, dass sie auf den ersten Blick nicht sichtbar sind.

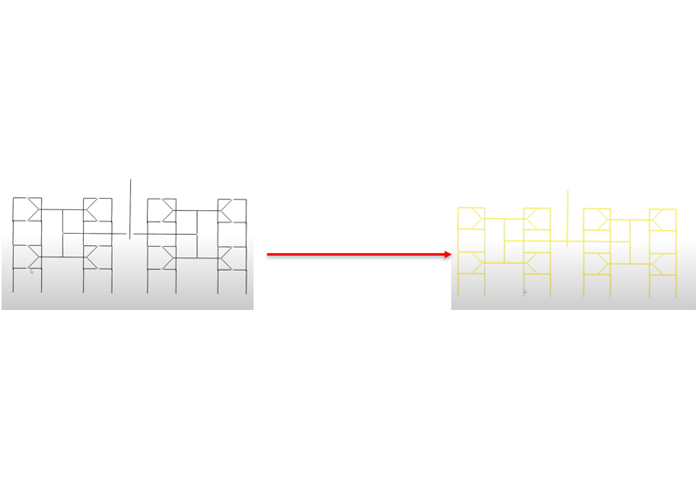

Unsere Lösung: die neue Funktion ‚Kanalkurve verbinden‘. Wählen Sie einfach den zusammenhängenden Kurvenzug aus und wenden Sie diese Funktion an. Alternativ lässt sich auch die Funktion ‚Verbinde Kurve‘ nutzen, um beispielsweise windschiefe Kurven mit Lücken automatisch zu verbinden. So sparen Sie Zeit bei der Fehlersuche und verbessern die Genauigkeit Ihres Kühlkanallayouts.
