Steuerung der Überlaufkavität

Eine Spritzgießsimulation mit steuerbarer Überlaufkavität ohne Umweg über ein Sondermodul mit zusätzlicher Lizenz? Kein Problem!

Überlaufkavitäten werden besonders in Sonderverfahren wie z.B. GIT eingesetzt. Durch die Gasinjektion kann die Schmelze in die Überlaufkavität verdrängt werden, wodurch im Bauteil ein Hohlraum entsteht. Über die Position, Dimensionierung sowie das Öffnen und Schließen der Überlaufkavität kann dabei die Gasausbreitung und die Größe des entstehenden Hohlraums gesteuert werden.

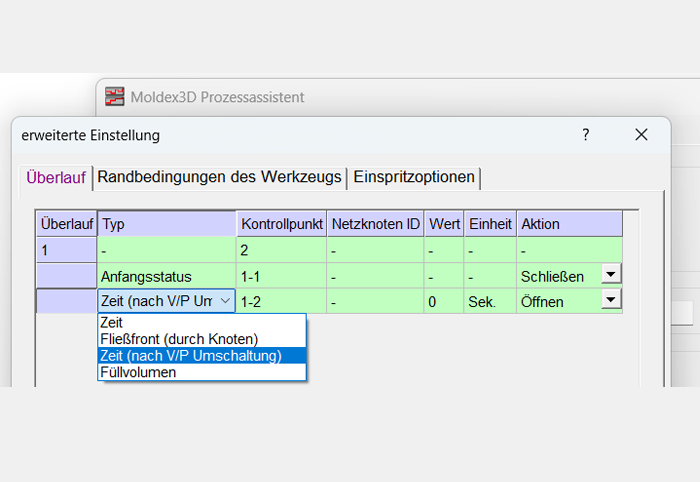

Das Steuern der Überlaufkavität ist seit jüngsten Moldex3D Versionen nicht nur in einzelnen Sonderverfahren möglich, sondern auch beim konventionellen Spritzgießen. So kann hier z.B. über das verzögerte Öffnen der Überlaufkavität das Füllverhalten und damit die Faserorientierung und/oder die Bindenaht in bestimmten Bereichen gezielt beeinflusst werden. Im Simulationsmodell kann die Überlaufkavität als 3D Körper importiert oder in Moldex3D Studio modelliert werden. Mit der Vergabe des Attributs „Überlaufkavität“ wird dies auch in der Simulation entsprechend berücksichtigt. Die Einstellungen zur Steuerung der Überlaufkavität(en) befindet sich in den erweiterten Prozesseinstellungen der Füll- und Nachdruckphase.
