Vernetzung
SPEZIELL FÜR UNSERE ANWENDER
Ein Netz ist eine geometrische Modellierung eines Systems oder einer Geometrie, die aus endlichen, proportional gut definierten Elementen besteht. Der Zweck der Vernetzung besteht darin, ein System durch ein Modell zu vereinfachen, das das System und seine Umgebung für numerische Berechnungen oder Simulationen darstellt. Moledx3D bietet einige automatische und halbautomatische Werkzeuge, die den Benutzer bei diesem entscheidenden Schritt unterstützen.

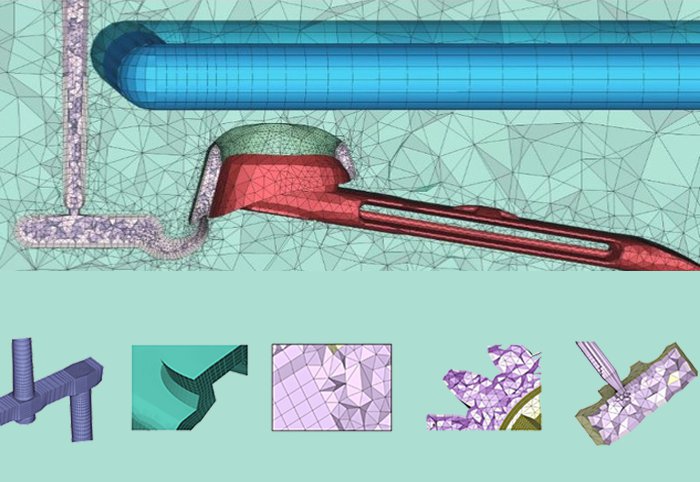

Moldex3D verfügt über verschiedene Vernetzungsarten, z.B. den BLM Modus und den eDesign Modus. In eDesign lässt sich für das Solid-Netz aus 5 Stufen der Netzdichte basierend auf einer.stl oder stp-Datei auswählen. Das Ziel ist es, den Aufwand für die Vernetzung zu minimieren „Easy and Fast solid mesh generation“
_ Einfach – “Automatische Solid-Netzgenerierung auf der Grundlage des STL-Modells”
_ Fast – “Intelligente Solid-Mesh-Erzeugungs-Generation”
Für ein BLM-Netz muss man ein Oberflächennetz auf der Grundlage einer .stp-Datei erzeugen. Es gibt viele Werkzeuge, die den Anwendern bei der Erzeugung von Oberflächen- und Festkörpernetzen helfen.
_ “Knotenverteilung” kann eine Oberflächennetzgröße definieren und Bereiche verfeinern
_ “Parameter” alle Parameter für die 3D-Generierung festlegen
_ “Netz reparieren” verfügt über Werkzeuge zur manuellen Korrektur von Fehlern im Oberflächennetz
_ “Strukturnetz” hilft Anwendern bei der Erstellung präziser und komplexer Netze auf der Grundlage von Hexa-Element-NetzenBLM Vorteil
Erfasst:
_ Starke Scherverdünnungseffekte
_ Effekte der viskosen Erwärmung
Verbessert die Genauigkeit vom:
_ Ergebnis der viskosen Erwärmung
_ Druckergebnis
Verbessert:
_ Vorhersage von Schwindung und Verzug
Mit den verschiedenen Werkzeugen, die zur Verfügung stehen, ermöglicht Moldex3D den Anwendern, die Anforderungen zu erfüllen, die sie je nach Ziel ihrer Studien benötigen. Kurz gesagt, ist es möglich eine schnelle und einfache Validierung (eDesign), eine genaue, effiziente Simulation (BLM) und eine sehr detaillierte, präzise Arbeit mit Strukturnetzen (Molding Innovation+) zu simulieren.
